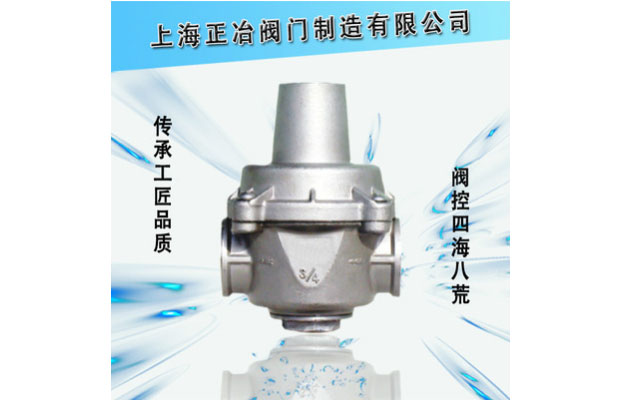

YZ11X直接作用薄膜式支管减压阀
 |
 |
 |
直接作用薄膜式支管减压阀 产品说明
YZ11X直接作用薄膜式支管减压阀是直接作用式薄膜弹簧减压阀，是在吸取了国外同类产品优点的基础上设计制造的。主要由膜片、磴形阀瓣、调节弹簧等零件组成。利用膜片传感下游压力变化驱动阀瓣，改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出kou压力值。
YZ11X直接作用薄膜式支管减压阀适当加大了膜片面积，提高了灵敏度。减压稳压平稳、灵敏。适用于高层建筑公寓楼和住宅区的支线管路以及公寓、住宅的入户支管使用。
直接作用薄膜式支管减压阀 主要技术参数
公称压力(Mpa) | 1.0 | 1.6 |
壳体试验压力(Mpa)* | 1.5 | 2.4 |
密封试验压力(Mpa) | 1.0 | 1.6 |
高进kou压力(Mpa) | 1.0 | 1.6 |
出kou压力范围(Mpa) | 0.05-0.55 | 0.05-0.8 |
压力特性偏差(Mpa)△P2P | GB12244-1989 | |
流量特性偏差(Mpa)△P2G | GB12244-1989 | |
渗漏量 | 0 | |
工作温度 | 0℃-80℃ | |
*.壳体试验不包括膜片、顶盖。
直接作用薄膜式支管减压阀 主要零件材料
零件名称 | 零件材料 |
阀体 | 铜合金 |
阀盖 | 铜合金 |
阀瓣 | 铜合金 |
O型圈 | 丁腈橡胶 |
密封圈 | 丁腈橡胶 |
膜片 | 夹织物丁腈橡胶 |
调节弹簧 | 60Si2Mn |
调节螺栓 | 2Cr13 |
直接作用薄膜式支管减压阀 流量系数Cv
DN | 15(1/2") | 20(3/4") | 25(1") | 32(1-1/4") | 40(1-1/2") | 50(2") |
Cv | 1 | 2 | 3 | 5 | 8 | 14 |
直接作用薄膜式支管减压阀 主要外形尺寸
DN | G | L | H | H | |
P2*≤0.55MPa | P2*≤0.8MPa | ||||
15(1/2") | G1/2" | 65 | 75 | 90 | 35 |
20(3/4") | G3-4" | 75 | 85 | 100 | 35 |
25(1") | G1" | 90 | 3 | 115 | 46 |
32(1-1/4") | G1-1/4" | 105 | 130 | 150 | 55 |
40(1-1/2") | G1-1/2" | 120 | 155 | 175 | 65 |
50(2") | G2" | 140 | 175 | 195 | 75 |
