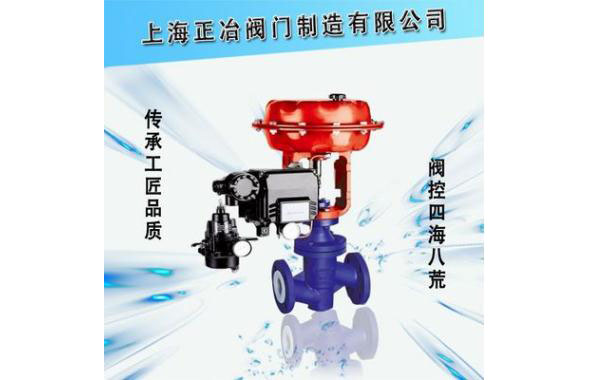

ZJHPF46精小型气动衬氟调节阀
 |
 |
 |
ZJHPF46精小型气动衬氟调节阀采用顶部导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性、拆装方便等优点。广泛应用于控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。本系列产品有标准型、调节切断型。产品公称压力等级有PN0.6、1.0、1.6、2.5、class 150LB；公称通径范围DN20~300;使用温度由-20℃~ 200℃范围内多种档次；泄漏等级VI级，流量特性为线性或等百分比。
ZJHF46系列精小型气动衬氟调节阀是气动单元组合仪表中的执行单元，配用电—气阀门定位器之后，也可进入电动单元组合仪表系统，接受来自调节仪表的信号，调节介质（如液体、气体、蒸汽等）的流量，使被控工艺参数（如温度、压力、流量等）保持在给定值。
■结构特征
衬氟调节阀是由气动薄膜执行机构与调节机构二部分组成，其结构见下图
■规格与技术参数
公称通径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
阀座直径mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
公称压力MPa | 0.6、1.0、1.6、2.5 | ||||||||||||||||
行程 mm | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||
膜片面积Ae（cm） | 280 | 400 | 630 | 1000 | 16000 | ||||||||||||
流量特性 | 直线、等百分比 | ||||||||||||||||
工作温度 ℃ | -30℃~ 150℃ | ||||||||||||||||
固有可调比R | 50：1 | ||||||||||||||||
信号范围Pr | 20~100、40~200、20~60、60~100、80~240 | ||||||||||||||||
气源压力MPa | 0.14、0.4 | ||||||||||||||||
允许压差MPa | 不限带定位器 | 5.3 | 3.7 | 23 | 13 | 0.85 | 0.74 | 0.47 | 0.30 | 0.27 | 0.18 | 0.11 | 0.12 | 0.08 | 0.05 | 0.04 | 0.03 |
带定位器 | 6.4 | 6.4 | 5.5 | 3.01 | 2 | 1.7 | 1.1 | 0.71 | 0.63 | 0.41 | 0.26 | 0.28 | 0.20 | 0.11 | 0.08 | 0.05 | |
接管螺纹 | M16*15 | ||||||||||||||||
■主要性能指标
项目 | 一般调节阀 | 中温（柔性石墨填料）或波纹管密封调节阀 | ||||||||||||||||
不带定位器 | 带定位器 | 不带定位器 | 带定位器 | |||||||||||||||
基本识差0. | ±5 | ±1 | ±15 | ±4 | ||||||||||||||
回 差0. | ±3 | ±1 | ±10 | 3 | ||||||||||||||
死 区0. | ±3 | ±0.4 | ±8 | 1 | ||||||||||||||
始终点偏差0. | 气开 | 始点 | ±2.5 | ±1 | ±6 | ±2.5 | ||||||||||||
终点 | ±5 | ±15 | ||||||||||||||||
气关 | 始点 | ±5 | ±15 | |||||||||||||||
终点 | ±5 | ±6 | ||||||||||||||||
额定形成偏差0. | 2.5 | 2.5 | 6 | 2.5 | ||||||||||||||
允许泄漏量 | 调节型L/h | 10-4×阀额定容量JP | ||||||||||||||||
调节切断阀 | 阀座直径 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||
允许泄漏量 | 软密封：VI级 | |||||||||||||||||
额定流量系数偏差0. | ±10 | |||||||||||||||||
固有流量特性偏差 | 符合IEC534-1976和GB/T 13927中规定的斜率要求 | |||||||||||||||||
■主要零部件材料
零件名称 | 材 料 |
阀体、阀盖 | HT200、ZG230~450、ZG1Cr18Ni9Ti |
衬里材料 | F46、F4、F3、PO、PE、X、X3、PFA |
阀 芯 | 1Cr18Ni9Ti |
波纹管 | F4 |
填 料 | 聚四氟乙烯、柔性石墨 |
弹 簧 | 60Si2Mn |
膜 盖 | A3 |
阀杆、推杆 | 2Cr13/1Cr18Ni9Ti |
衬 套 | 2Cr13 |
