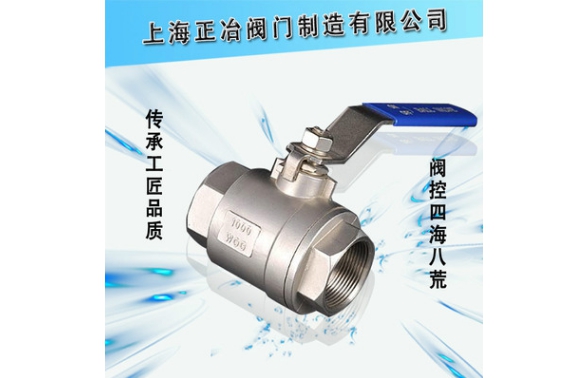

Q11F内螺纹球阀
 |
 |
 |
Q11F内螺纹球阀/Q611F气动内螺纹球阀/Q911F电动内螺纹球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。内螺纹球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。
内螺纹球阀 性能参数
公称压力 | 适用介质 | 适用稳定范围 | 螺纹类型 |
1.6-6.4MPa | 水、油、气及某些腐蚀性液体（W。O。G） | -20～232℃～350℃ | G。NPT。BSPT。BSP。DI259/2999 |
内螺纹球阀 主要零件材料
零件名称 | 材质 |
密封圈 | 聚四氟乙烯PTFE |
球体 | 不锈钢SS316 |
密封垫 | 聚四氟乙烯PTFE |
阀盖 | 不锈钢SS316 |
阀体 | 不锈钢CF8M |
阀杆 | 不锈钢SS316 |
止推垫圈 | 聚四氟乙烯PTFE |
填料 | 聚四氟乙烯PTFE |
填料压盖螺母 | 不锈钢SS304 |
垫圈 | 不锈钢SS304 |
阀杆螺母 | 不锈钢SS304 |
手柄套 | 塑料PLASTIC |
手柄 | 不锈钢SS304 |
内螺纹球阀 主要外形尺寸
SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
D | 5.0 | 7.0 | 9.2 | 12.5 | 15.0 | 20.0 | 24.5 | 32 |
L | 40 | 45 | 56.5 | 60 | 72 | 78 | 85 | 100 |
H | 35 | 37 | 43.5 | 47 | 50 | 57 | 69 | 74.5 |
E | 64 | 70 | 90 | 90 | 103 | 103 | 127 | 127 |
