产品简介

产品结构合理、密封可靠、性能优良、造型美观。由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。

详细介绍

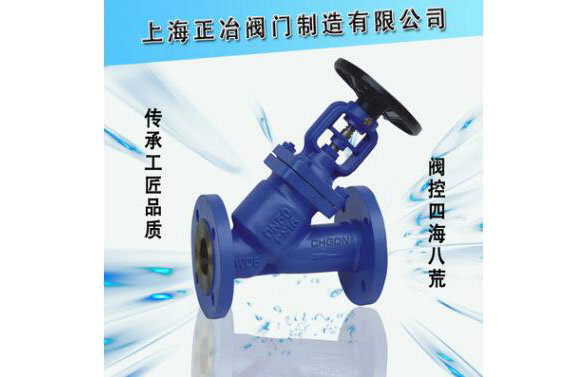

截止阀是一种关闭件沿阀座的中心线作直线运动的阀门。由于阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。可应用于自来水、污水、建筑、食品、电力、医药、冶金、轻纺、能源等流体管线上作切断或调节以及节流使用。截止阀一般采用法兰连接或者焊接连接与管道相连。可选的驱动装置有：手轮、伞齿轮、电动、气动等。

结构特点：

1、截止阀是依靠阀杆压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。属于强制密封式阀门。

2、截止阀介质流向有“低进高出”和“高进低出”两种，只许介质单向流动，安装时有方向性。
3、截止阀阀体的结构形式有直通式、直流式和直角式。
4、截止阀开启时，阀瓣的开启高度达到截止阀公称直径的0.25～0.30时，流量即已达到大，即表明截止阀已达到全开位置。
5、截止阀结构比闸阀简单，制造与维修都较方便。
6、密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
7、启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
8、启闭力矩大,较费力。
9、流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
10、全开时阀瓣经常受冲蚀。

设计规范
设计标准：BS 1873、ASME B16.34、GB/T12235
结构长度：ASME B16.10、GB/T 12221
连接标准：ASME B16.5、GB/T 9113、JB/T 79、HG/T 20592、ASME B16.25
压力试验：API 598、GB/T 13927、GB/T 26480、JB/T 9092
压力与温度等级：ASME B16.34 、GB/T12224

性能参数
主体材质：碳钢、不锈钢、合金钢
公称通径：NPS 2″～NPS 24″ DN50～DN600
压力范围：CL150～CL2500 PN10～PN420
工作温度：-196℃～ 600℃
应用范围：可应用于自来水、污水、建筑、食品、电力、医药、冶金、轻纺、能源等流体管线上作切断或调节以及节流使用。
