复合式排气阀
 |
 |
 |
复合式排气阀 产品说明

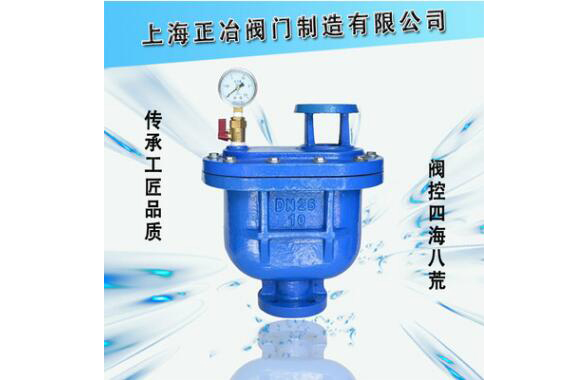

CARX复合式排气阀阀体为圆桶状，阀门内件包括不锈钢浮球、杠杆及阀瓣。本阀安装在泵出口处或配水管线中，用来排除集积在管中的空气，以提高管线及水泵的使用效率，当管内一旦产生负压时，此阀迅速吸入外界空气，以防止管线因负压而损坏。当管内开始注水时，阀瓣处在开启的位置，进行大量排气，当空气排完时，阀内充满水，浮球上升并带动阀瓣关闭，停止排气，当管内水正常输送时，如有少量空气聚集在阀内到相当的程度，阀内水位下降，此时空气由小孔排出。当水泵停止时，管内水流空或遇管内产生负压，此时塞头迅速开启，吸入空气，确保管线。介质温度：0-80℃。
主要技术参数
公称压力：1.0～1.6MPa
公称通径：DN25～32mm为螺纹连接；DN50～200mm为法兰连接
适用介质：水、油等非腐蚀性液体
适用温度：0～100℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 API598
主要零部件材料
零件名称 | 阀体 | 阀盖 | 浮球 | 杆杆架 | 杠杆 | 塞头 |
材料 | 球墨铸铁 | 球墨铸铁 | 不锈钢 | 不锈钢 | 铝青铜 | 铝青铜 |
主要外形连接尺寸 单位：mm
DN | 25 | 32 | 50 | 65 | 80 | 100 | 150 | 200 |
L | 280 | 280 | 360 | 360 | 400 | 465 | 537 | 537 |
L1 | 176 | 176 | 208 | 208 | 244 | 275 | 332 | 332 |
H | 330 | 330 | 475 | 475 | 552 | 623 | 686 | 686 |
