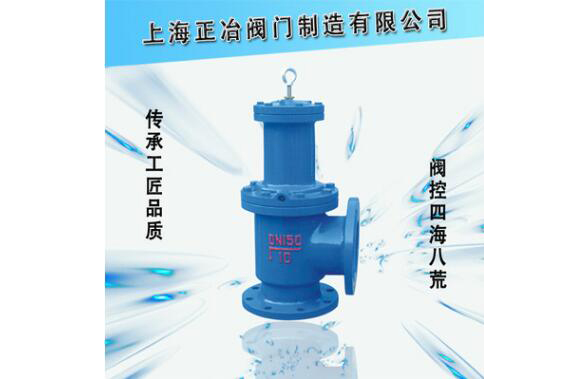

?J744X/J644X液压、气动角式快开排泥阀
 |
 |
 |
J744X/J644X液压、气动角式快开排泥阀，是一种由液压源或气动源作执行机构的角型截止类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀液压缸之活塞为L形皮碗，密封性能好，经久耐用，阀门密封副亦为橡胶密封,无泄漏。还可通过电动二位四通换向电磁阀实现远程控制。操作方便，可靠。
技术参数
公称压力0 6MPa、1 0MPa
公称通径：100"～400mm
马驱动压力：0.15MPa
适用介质：水、污水
驱动介质：清水、气
适用温度：0～80℃
法兰标准：GB／T l 7241 6 GB／T 911 3
试验标准：GB／T l 3927 APl 598
主要零部件材料
零件名称 | 月体、月盖 | 膜片压板、阀盘 | 阀杆 | 膜片 |
材 料 | 铸铁、球铁、碳钢 | 球铁、青铜 | 不镕钢 | 尼龙强化橡胶 |
主要外形连接尺寸
DN | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
H | 480 | 500 | 620 | 735 | 805 | 940 | 1100 | 1200 |
L1 | 135 | 145 | 175 | 225 | 260 | 280 | 305 | 340 |
L2 | 125 | 125 | 145 | 185 | 205 | 245 | 270 | 310 |
