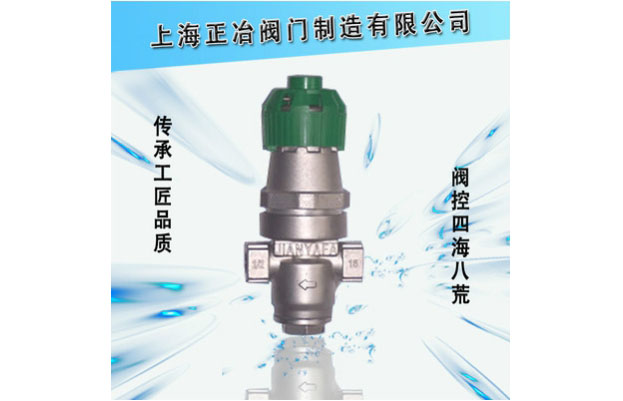

正冶阀门-Y14H波纹管减压阀
 |
 |
 |
Y14H波纹管减压阀 产品说明
1、体积小，重量轻。
2、压力检测装置使用波纹管，耐久性好。
3、通过旋转塑料手轮即可调节压力，无需工具。
4、内装过滤网，可保护阀性能不受灰尘杂质影响。
5、采用内螺纹连接，安装方便。
6、阀体、阀座均采用不锈钢材料，使用寿命长。
Y14H波纹管减压阀 主要零件材料
零件名称 | 零件材料 |
阀体底盖 | 1Cr18Ni9Ti |
阀盖 | 铸造铝合金 |
阀杆 | 2Cr13 |
阀座 | 2Cr13 |
钢球 | 2Cr13 |
波纹管 | 1Cr18Ni9Ti |
手轮 | 耐热塑料 |
主阀弹簧 | 50CrVA |
调节弹簧 | 60Si2Mn |
Y14H波纹管减压阀 主要技术参数
公称压力（MPa） | 1.6 |
壳体试验压力（MPa）* | 2.4 |
密封试验压力（MPa） | 1.6 |
高进压力（MPa） | 1.6 |
出压力范围（MPa） | 0.05-1.0 |
压力特性偏差（MPa）△P2P | GB12244-1989 |
流量特性偏差（MPa）△P2P | GB12244-1989 |
小压差（MPa） | 0.15 |
渗漏量 | GB12244-1989 |
适用介质 | 蒸汽、空气、液体 |
工作温度 | ≤220℃ |
*：壳体试验不包括波纹管，壳体耐压试验时，须取下波纹管组件后进行。
Y14H波纹管减压阀 主要外形尺寸
公称通径 | L | H | H1 | G |
DN15 | 85 | 140 | 52 | 1/2″ |
DN20 | 95 | 143 | 55 | 3/4″ |
DN25 | 105 | 146 | 58 | 1″ |
