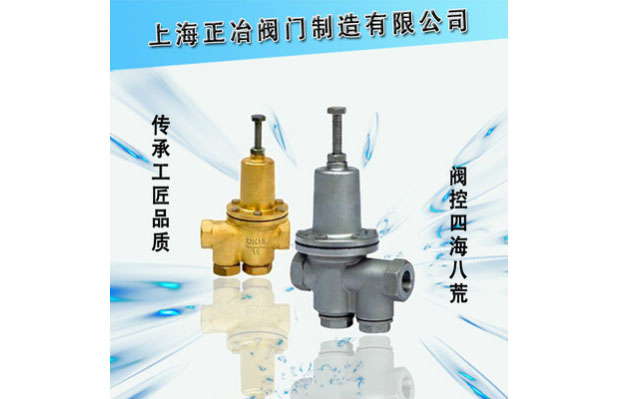

200P可调式减压阀
 |
 |
 |
〖200P可调式减压阀〗
【200P可调式减压阀-产品说明】
200P型减压阀为一直接式可调减压阀，采用隔膜型水力操作方式，可水平或垂直安装于给水、消防系统或其它清水系统中。在一定流量范围内可控制该阀出口压力为一相对固定值。
200P型为内螺纹连接减压阀，具有体型小巧、易于安装等特点，具附有内置式滤网，可方便整体安装作业，避免杂特堵塞，使其更加可靠。
【200P可调式减压阀-主要技术参数】
公称压力(Mpa) | 1.0 | 1.6 |
壳体度验压力(Mpa) | 1.5 | 2.4 |
密封试验压力(Mpa) | 1.0 | 1.6 |
高进口压力(Mpa) | 1.0 | 1.6 |
出口压力范围(Mpa) | 0.09-0.8 | 0.1-1.2 |
压力特性偏差(Mpa) | GB12244-1989 | |
流量特性偏差(Mpa) | GB12244-1989 | |
渗漏量 | 0 | |
工作温度 | 0℃-80℃ | |
【200P可调式减压阀-主要零件材料】
零件名称 | 零件材料 |
阀体、阀盖 | 铜合金 |
阀座 | H62 |
阀瓣 | H62 |
阀杆 | H62 |
Ｏ型圈 | 丁腈橡胶 |
密封圈 | 丁腈橡胶 |
膜片 | 夹织物丁腈橡胶 |
调节弹簧 | 60Si2Mn |
过滤器 | 不锈钢 |
【200P可调式减压阀-流量系数Cv】
DN | 15 | 20 | 25 | 32 | 40 | 50 |
Cv | 0.5 | 0.6 | 1.2 | 1.8 | 3.0 | 5.0 |
【200P可调式减压阀-主要外形尺寸】
DN | G | L | H1 | H | D |
15(1/2") | G1/2" | 112 | 40 | 150 | 75 |
20(3/4") | G3-4" | 140 | 55 | 190 | 90 |
25(1") | G1" | 140 | 55 | 195 | 90 |
32(1-1/4") | G1-1/4" | 165 | 55 | 212 | 98 |
40(1-1/2") | G1-1/4" | 190 | 55 | 215 | 98 |
50(2") | G2" | 200 | 65 | 265 | 120
|
