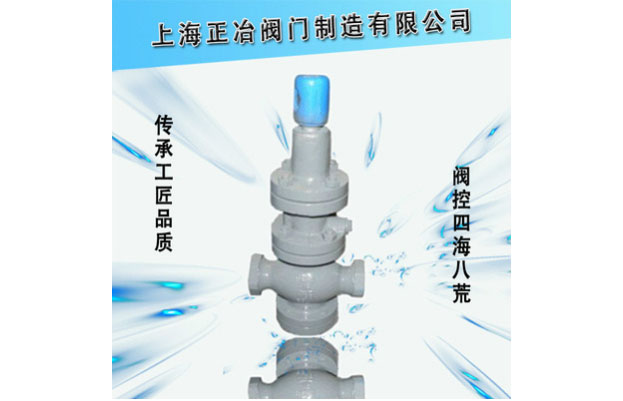

Y13H/Y内螺纹活塞式蒸汽减压阀
 |
 |
 |
Y13H/Y内螺纹活塞式蒸汽减压阀 产品说明
Y13H/Y内螺纹活塞式蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出kou压力，利用膜片传感出kou压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
内螺纹活塞式蒸汽减压阀主要用于蒸汽管路，起减压稳压作用。
Y13H/Y内螺纹活塞式蒸汽减压阀 主要技术参数
公称压力(Mpa) | 1.6 | 2.5 |
壳体试验压力(Mpa)* | 2.4 | 3.75 |
密封试验压力(Mpa) | 1.6 | 2.5 |
高进kou压力(Mpa) | 1.6 | 2.5 |
出kou压力范围(Mpa) | 0.1-1.0 | 0.1-1.6 |
压力特性偏差(Mpa)△P2P | GB12246-1989 | |
流量特性偏差(Mpa)△P2G | GB12246-1989 | |
小压差 | 0.15 | 0.15 |
渗漏量 | GB12245-1989 | |
Y13H/Y内螺纹活塞式蒸汽减压阀 主要零件材料
零件名称 | 零件材料 |
阀体 阀盖 底盖 | WCB |
阀座 阀盘 | 2Cr13 |
缸套 | 2Cr13/25(镀硬铬) |
活塞 | 2Cr13/铜合金 |
活塞环 | 合金铸铁 |
导阀座 导阀杆 | 2Cr13 |
膜片 | 1Cr18Ni9Ti |
主阀弹簧 | 50CrVA |
导阀主弹簧 | 50CrVA |
调节弹簧 | 60Si2Mn |
Y13H/Y内螺纹活塞式蒸汽减压阀 流量系数Cv
DN | 15 | 20 | 25 | 32 | 40 | 50 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 |
Y13H/Y内螺纹活塞式蒸汽减压阀 主要外形尺寸
公称通径DN | G | L | H | Hl |
15 | 1/2" | 140 | 295 | 90 |
20 | 3-4" | 140 | 330 | 98 |
25 | 1" | 160 | 330 | 110 |
32 | 1-1/4" | 180 | 330 | 110 |
40 | 1-1/4" | 200 | 345 | 125 |
50 | 2" | 230 | 345 | 125
|
